毫米波滤波器

  • 26-40GHz带通滤波器
26-40GHz带通滤波器

26-40GHz带通滤波器

  • 型号: HXLBQ-DTA296
  • 通带频率:26-40GHz
  • 带外抑制:≥80dB
  • 接头:2.92mm(K)-Female
  • 产品描述:
  • PDF技术指标下载

Technical Data Sheet
Center Frequency(F0) 33GHz
Pass Band Frequency 26 ~ 40GHz
Pass Band Insertion Loss ≤1.2dB
Pass Band Ripple ≤0.55dB
Pass Band Return Loss ≥17dB
Stop Band Rejection ≥80dB @ DC ~ 24000MHz ≥35dB @ 41000 ~ 42300MHz
≥45dB @ 24000 ~ 25000MHz ≥80dB @ 42300 ~ 43000MHz
≥40dB @ 43000 ~ 47000MHz
Impedance 50 Ohms
Power Handling 5W Max.
Connectors 2.92mm(K)-Female
Surface Finish Painted Black

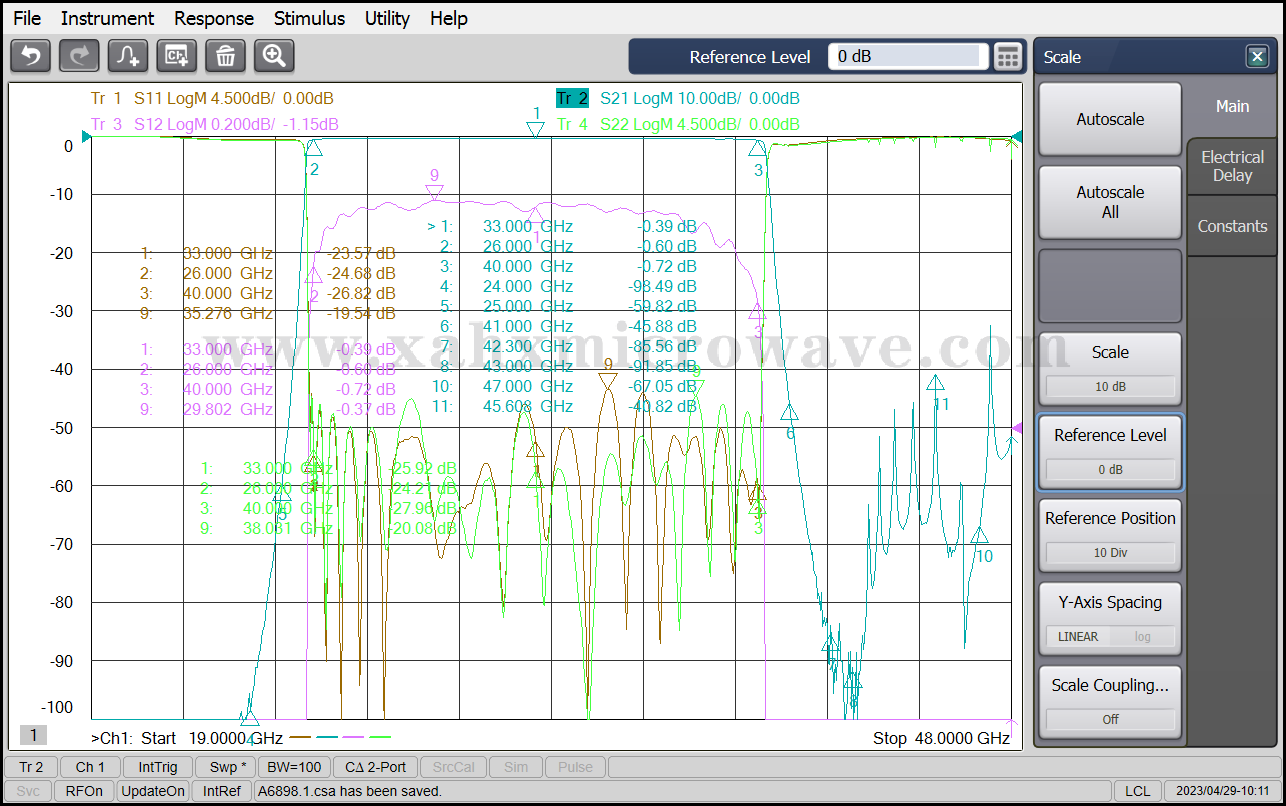

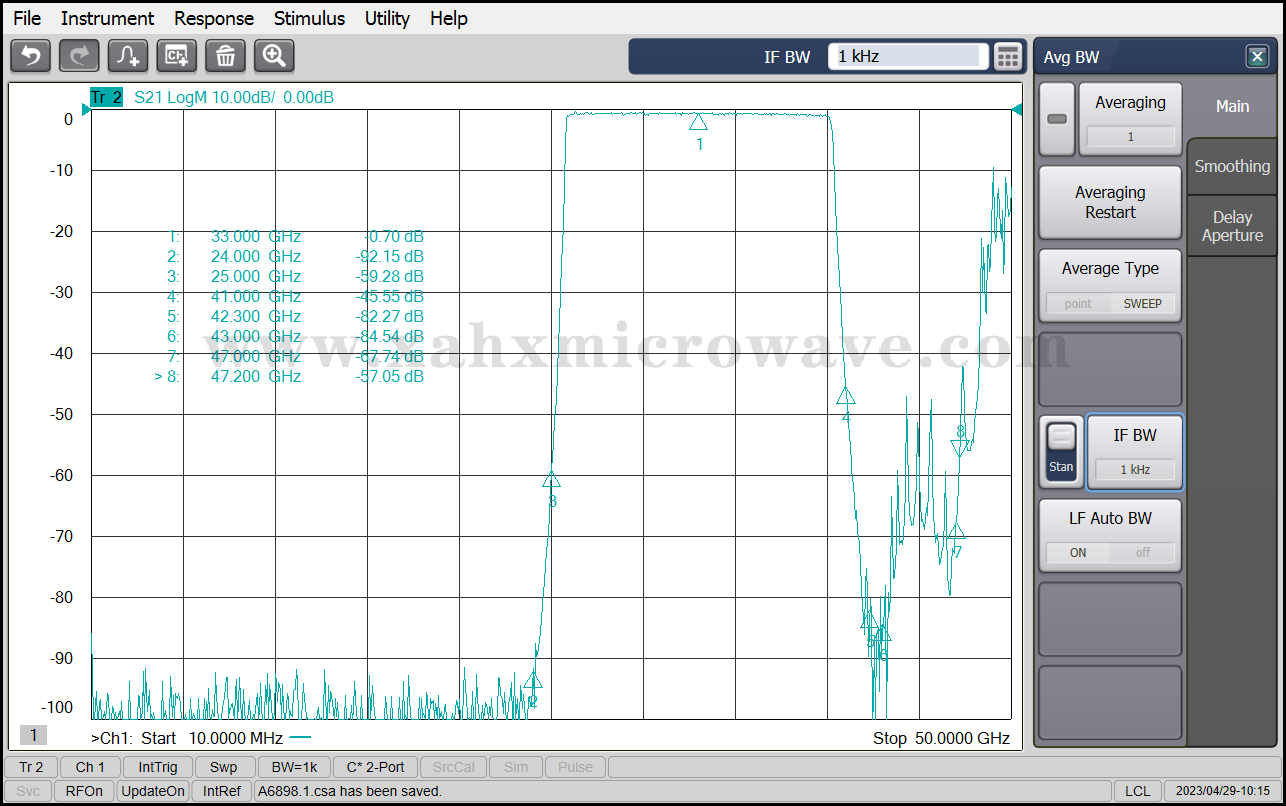

Test Curve
