Microstrip 3dB Hybrid Coupler

  • 100-1000MHz_3dB 90degree Hybrid Coupler

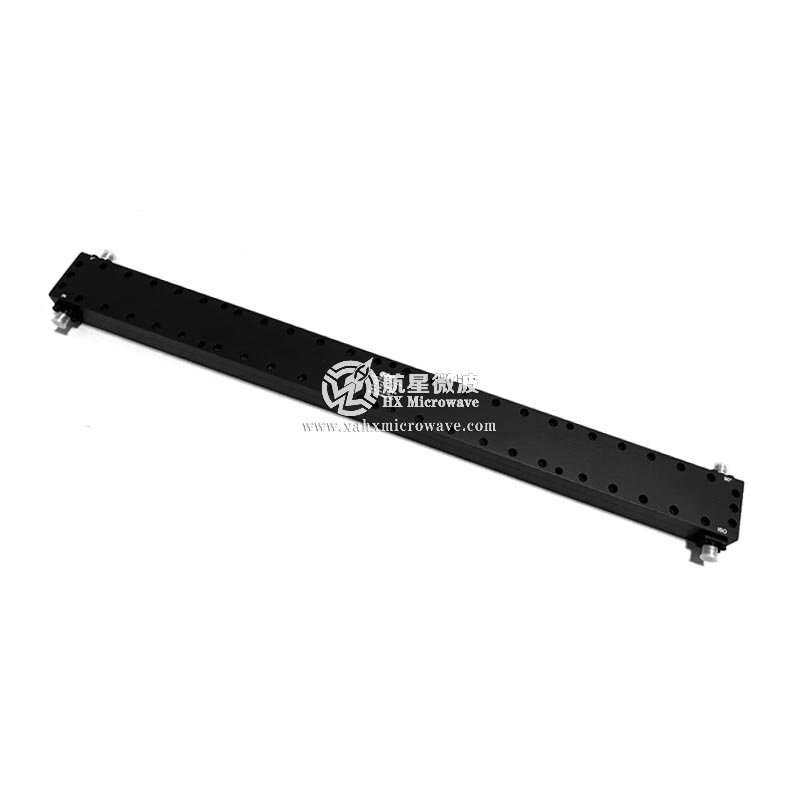

100-1000MHz_3dB 90degree Hybrid Coupler

100-1000MHz_3dB 90degree Hybrid Coupler

Technical Data Sheet
Frequency Range 100 ~ 1000MHz
Phase Difference 90°
Nominal Split 3.01dB
Insertion Loss ≤1.2dB
VSWR ≤1.2:1
Amplitude Balance ≤±1.6dB @ 100 ~ 120MHz   ≤±1.2dB @ 120 ~ 1000MHz
Phase Balance ≤±3.0°
Isolation ≥20dB
Impedance 50 Ohms
Power Handling Average: 50W Max.  ;  Peak: 1KW Max.
Connectors SMA-Female
Surface Finish Painted Black
Test Curve
