毫米波滤波器

  • 20-25GHz带通滤波器
20-25GHz带通滤波器

20-25GHz带通滤波器

  • 型号：HXLBQ-DTA964
  • 通带频率：20-25GHz
  • 带外抑制：≥80dB
  • 接口：2.92mm(K)-Female
  • 产品描述：
  • PDF技术指标下载
Technical Data Sheet
● Center Frequency(F0) 22500MHz
● Pass Band Frequency 20000 ~ 25000MHz
● Pass Band Insertion Loss ≤1.1dB
● Pass Band Ripple ≤0.5dB
● Pass Band Return Loss ≥18dB
● Stop Band Rejection ≥80dB @ DC ~ 18250MHz ≥50dB @ 26000 ~ 26520MHz
≥47dB @ 18250 ~ 19000MHz ≥80dB @ 26520 ~ 56000MHz
● Impedance 50 Ohms
● Power Handling 5.0W Max.
● Connectors 2.92mm(K)-Female
● Surface Finish Painted Black

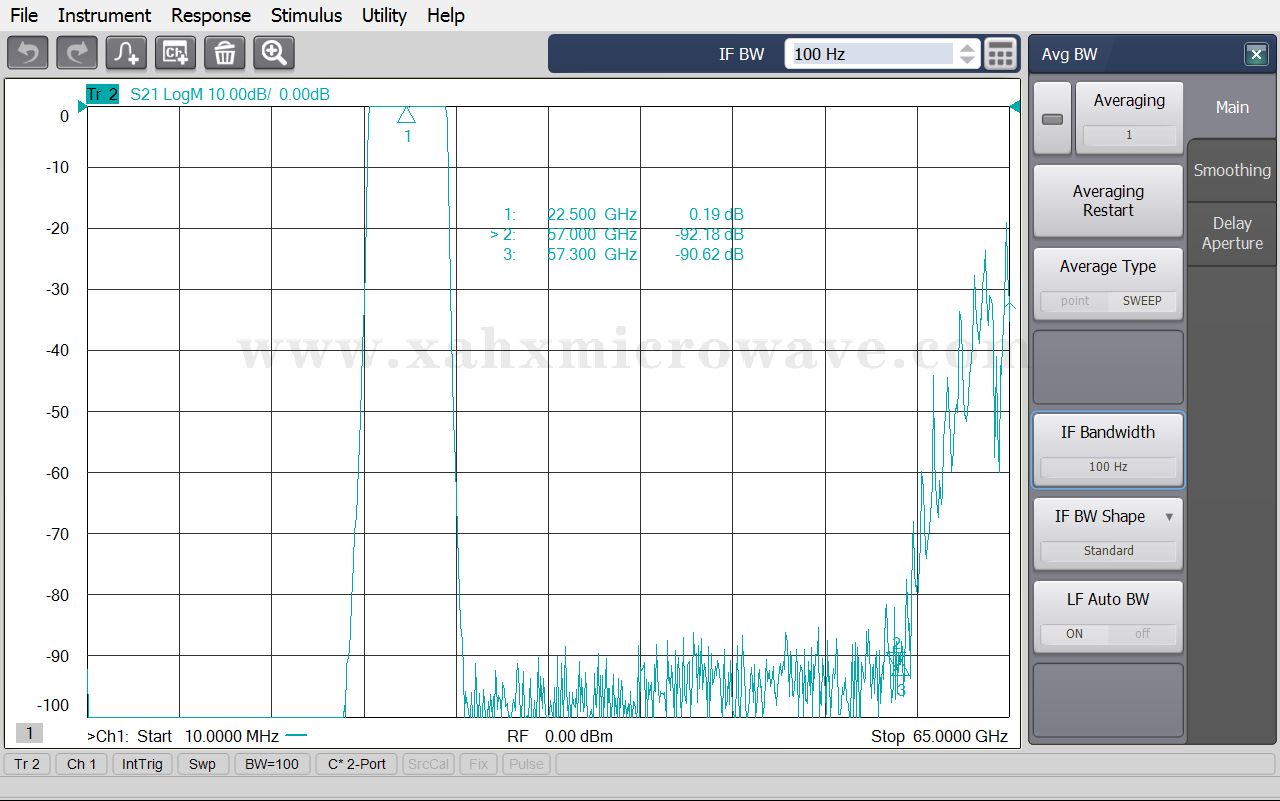

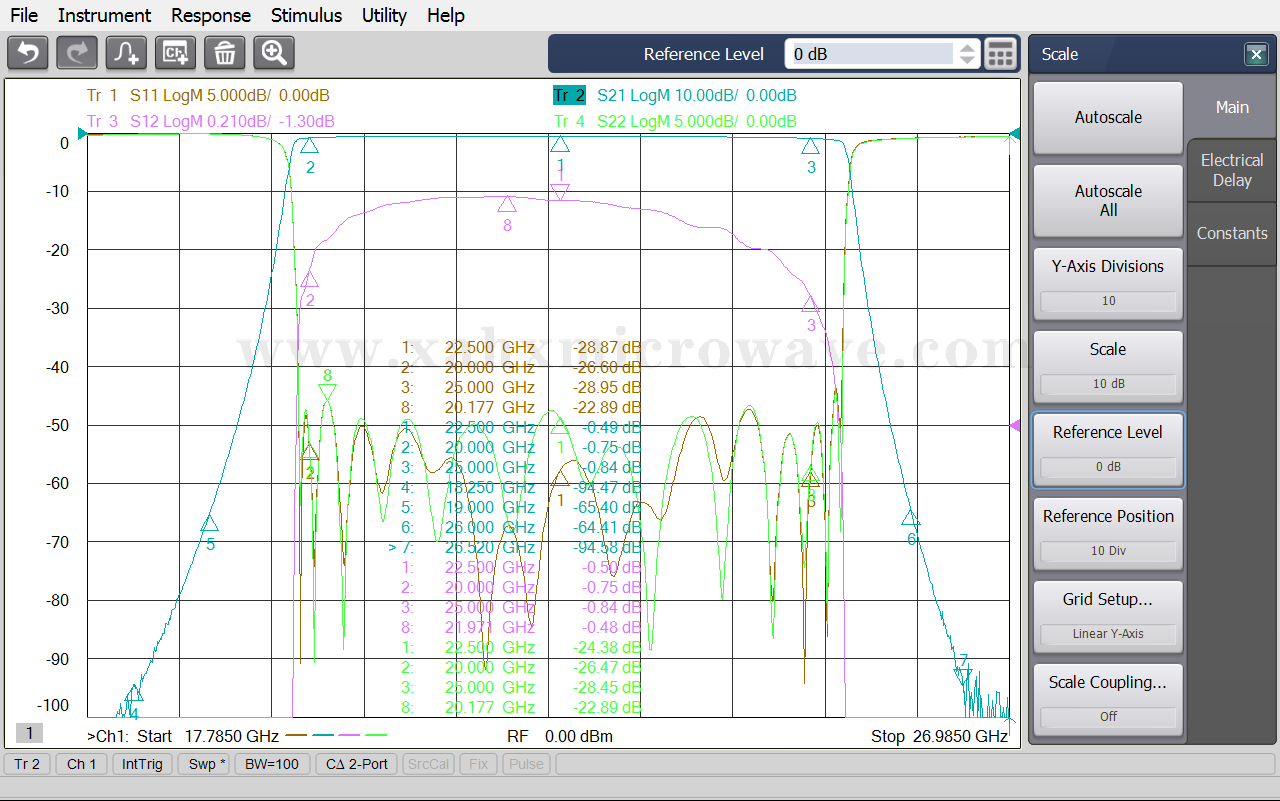

Test Curve
