Cavity Band Rejection Filter

  • 1850-1915MHz Cavity Band Rejection Filter

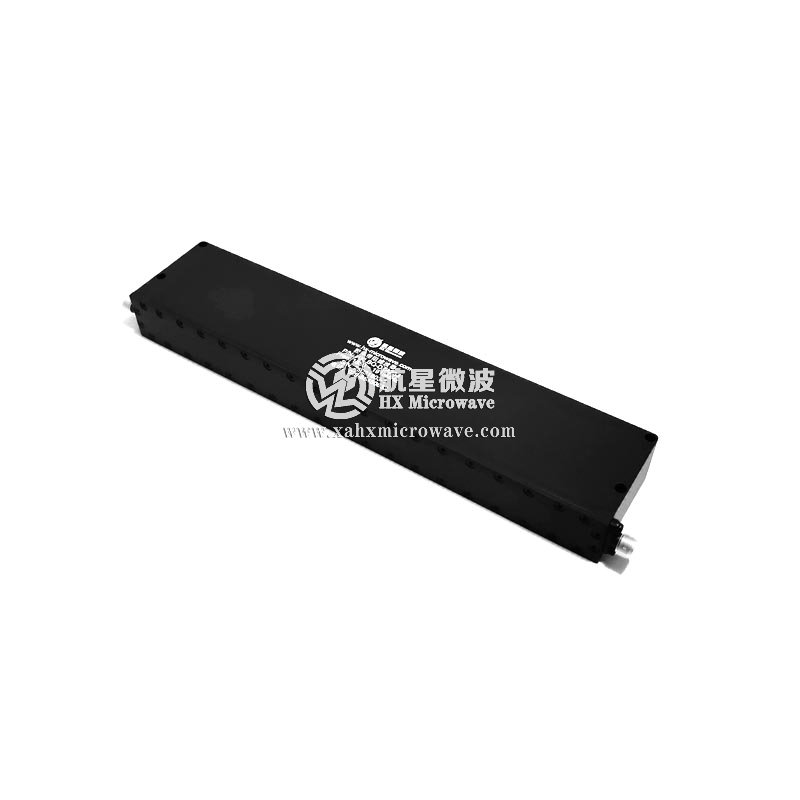

1850-1915MHz Cavity Band Rejection Filter

1850-1915MHz Cavity Band Rejection Filter

  • P/N:HXLBQ-DZA233
  • Stop Band Frequency:1850-1915MHz
  • Stop Band Attenuation:≥60dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Stop Band Frequency 1850 ~ 1915MHz
Stop Band Attenuation ≥60dB
Pass Band Frequency DC ~ 1810MHz , 1970 ~ 5100MHz
Pass Band Insertion Loss ≤1.5dB (at the corner: 2.0dB Max.)
Pass Band VSWR ≤1.5:1
Impedance 50 Ohms
Power Handling 20W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -10℃ ~ +50℃
Test Curve
