Low Pass Filter

  • DC-3GHz Low Pass Filter

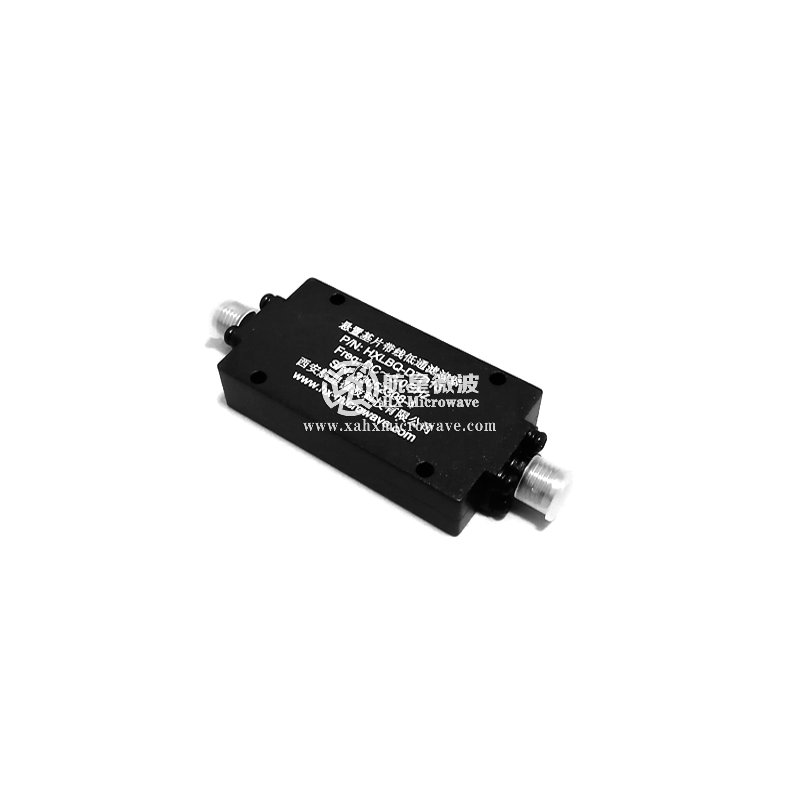

DC-3GHz Low Pass Filter

DC-3GHz Low Pass Filter

  • P/N:HXLBQ-DTD18
  • Pass Band Frequency:DC~3.0GHz
  • Attenuation:≥60@ 3.52~10GHz
  • Power:≤15W
  • Product description:
  • PDF technical index download

Technical Data Sheet
Cut Off Frequency 3.0GHz
Pass Band Frequency DC ~ 3.0GHz
Pass Band Insertion Loss ≤1.0dB @ DC ~ 2.9GHz
≤1.5dB @ 2.9 ~ 3.0GHz
Pass Band VSWR ≤1.3:1
Stop Band Attenuation ≥60dB @ 3.52 ~ 10GHz
Impedance 50 Ohms
Power Handling 15W Max.
Connectors SMA-Female
Surface Finish Guide Oxygen or Painted Black
Temperature Range -55℃ ~ +85℃
Test Curve
