LC Band Pass Filter

  • 566-626MHz LC Band Pass Filter
566-626MHz LC Band Pass Filter

566-626MHz LC Band Pass Filter

  • P/N:HXLBQ-DTA274LC
  • Pass Band Frequency:566-626MHz
  • Stop Band Attenuation:≥40dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download
Technical Data Sheet
Center Frequency(F0) 596MHz
Pass Band Frequency 566 ~ 626MHz
Pass Band Insertion Loss ≤1.7dB
Pass Band Ripple ≤0.5dB
Pass Band VSWR ≤1.4:1
Stop Band Attenuation ≥40dB @ DC ~ 526MHz ≥40dB @ 666 ~ 1800MHz
Impedance 50 Ohms
Power Handling 50W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃

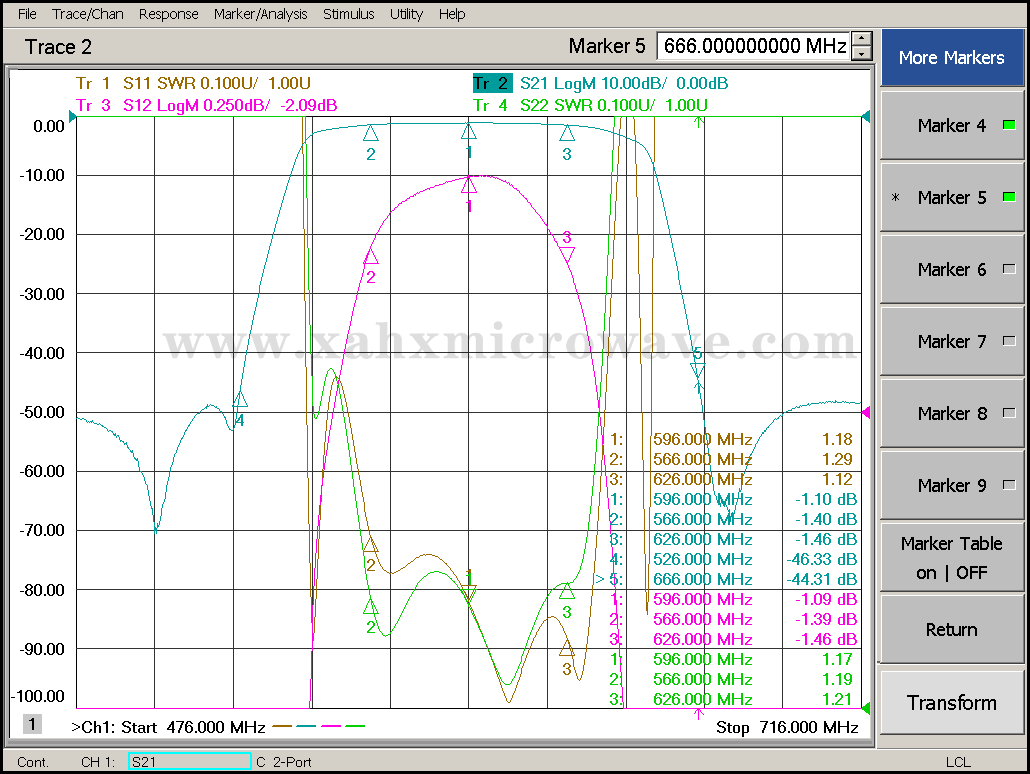

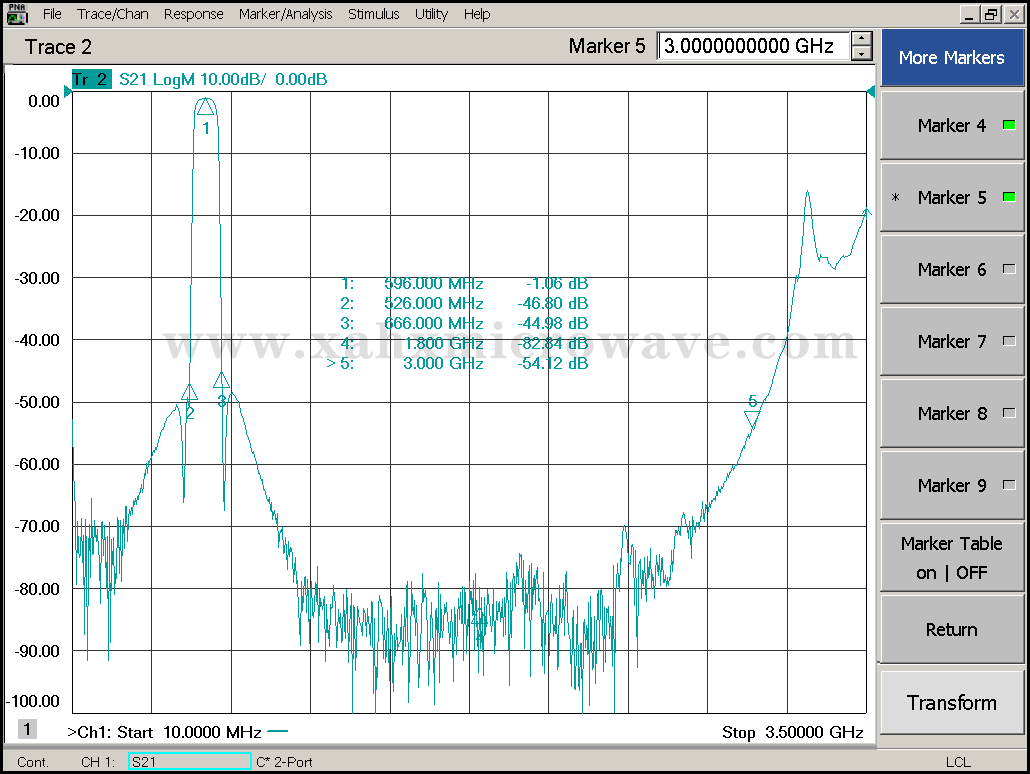

Test Curve
