定向耦合器

  • 2.3-5GHz 30dB微带定向耦合器

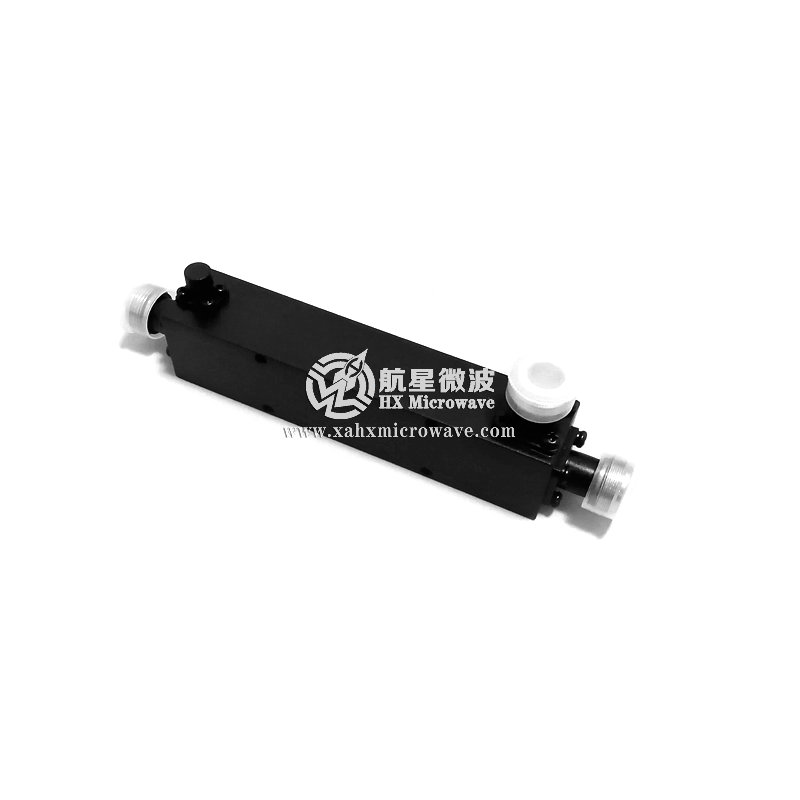

2.3-5GHz 30dB微带定向耦合器

2.3-5GHz 30dB微带定向耦合器

  • 型号:HXOH-OA03
  • 工作频率:2.3-5GHz
  • 连接方式:N-Female
  • 耦合度:30dB±1.0dB
  • 产品描述:♦隔离高、性价比高 ♦插损小 ♦体积小 ♦工作频带宽♦尺寸可定制♦可按照客户要求定制各种频段
  • PDF技术指标下载
Technical Data Sheet
Frequency Range 2.3 ~ 5GHz
Coupling Factor 30dB±1.0dB
Coupling Sensitivity ≤±0.8dB
Insertion Loss ≤0.4dB (Excluding Coupling Loss 0.01dB)
VSWR ≤1.3:1
Directivity ≥18dB
Impedance 50 Ohms
Power Handling Incident: 50W Max.  Peak: 200W Max.
Reflected: 5W Max.
Connectors N-Female
Test Curve
