带通滤波器

  • 663-698MHz腔体带通滤波器

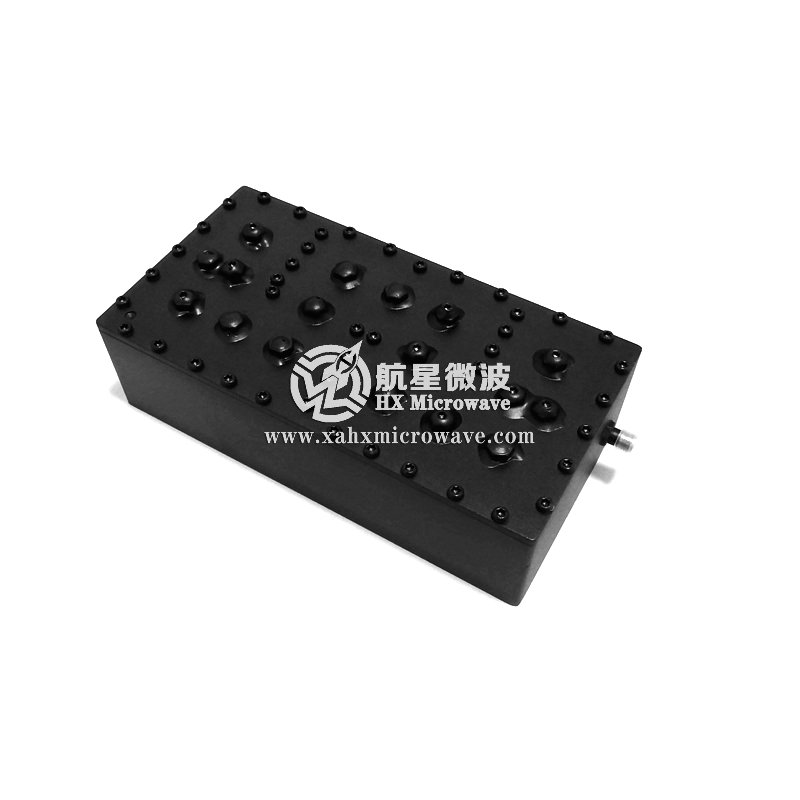

663-698MHz腔体带通滤波器

663-698MHz腔体带通滤波器

  • 型号: HXLBQ-DTA385
  • 通带频率:663-698MHz
  • 抑制:≥40dB
  • 接头:SMA-Female
  • 产品描述:带外抑制高_体积小_驻波低_插入损耗小_超宽带滤波器_窄带滤波器_腔体滤波器_LC滤波器_交指滤波器_梳状滤波器_悬置基片带线滤波器_可按照客户需求定制各种频段滤波器_频率范围DC-70GHz可选
  • PDF技术指标下载

Cavity Band Pass Filter
Technical Data Sheet

S/N

Item

Parameters

1

Center Frequency(F0)

680.5MHz

2

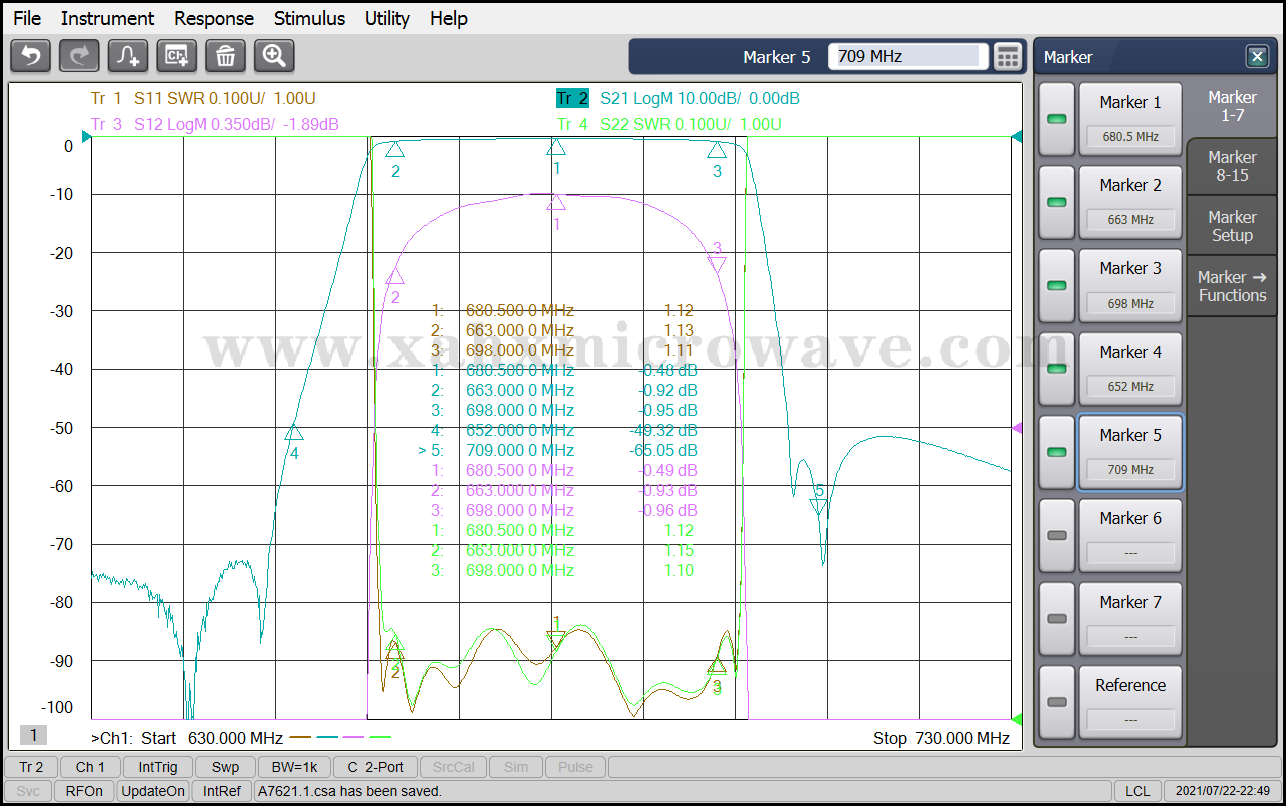

Pass Band Frequency

663 ~ 698MHz

3

Pass Band Insertion Loss

≤1.5dB

4

Pass Band Ripple

≤0.7dB

5

Pass Band VSWR

≤1.22:1

6

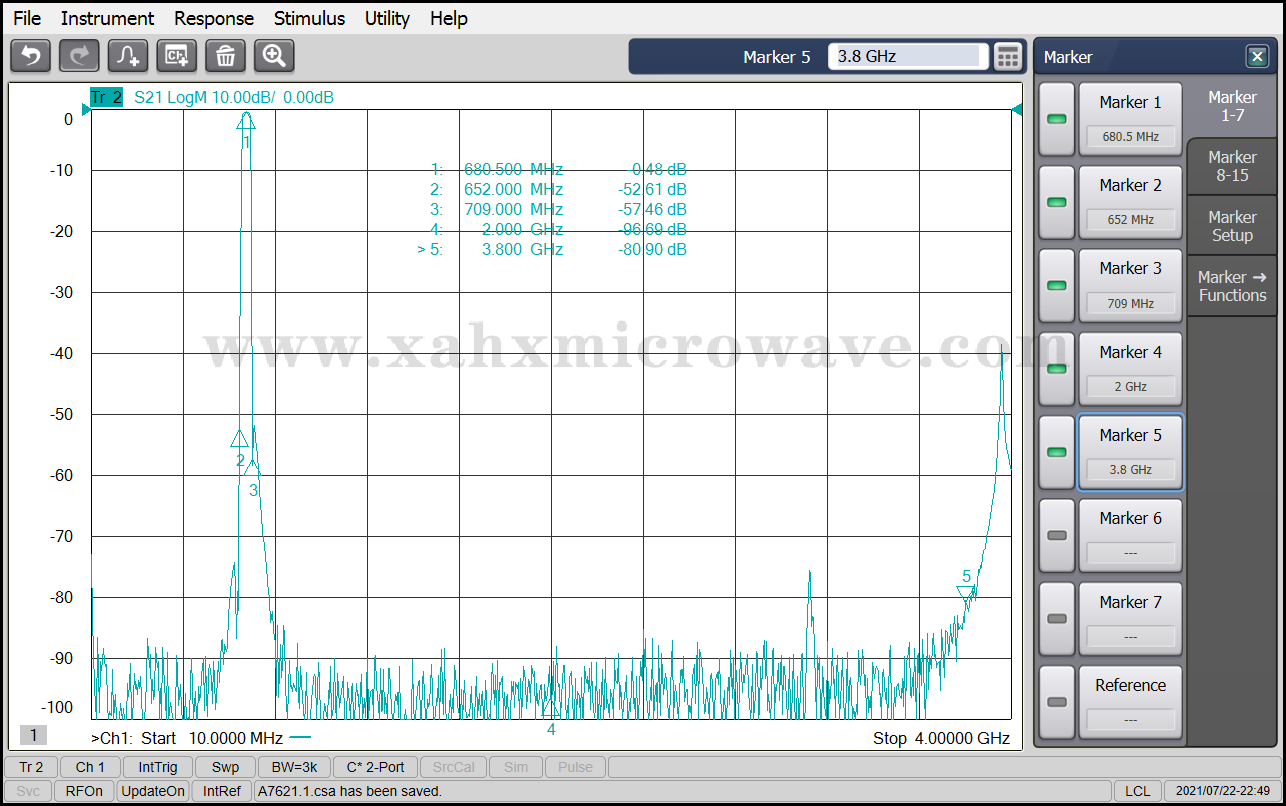

Stop Band Rejection

≥40dB @ DC ~ 652MHz

≥40dB @ 709 ~ 2000MHz

7

Impedance

50 Ohms

8

Power Handling

20W Max.

9

Connectors

SMA-Female

10

Surface Finish

Painted Black

11

Temperature Range

-30℃ ~ +70℃
