High Pass Filter

  • 2.75-21GHZ High pass filter HXLBQ-GTA17

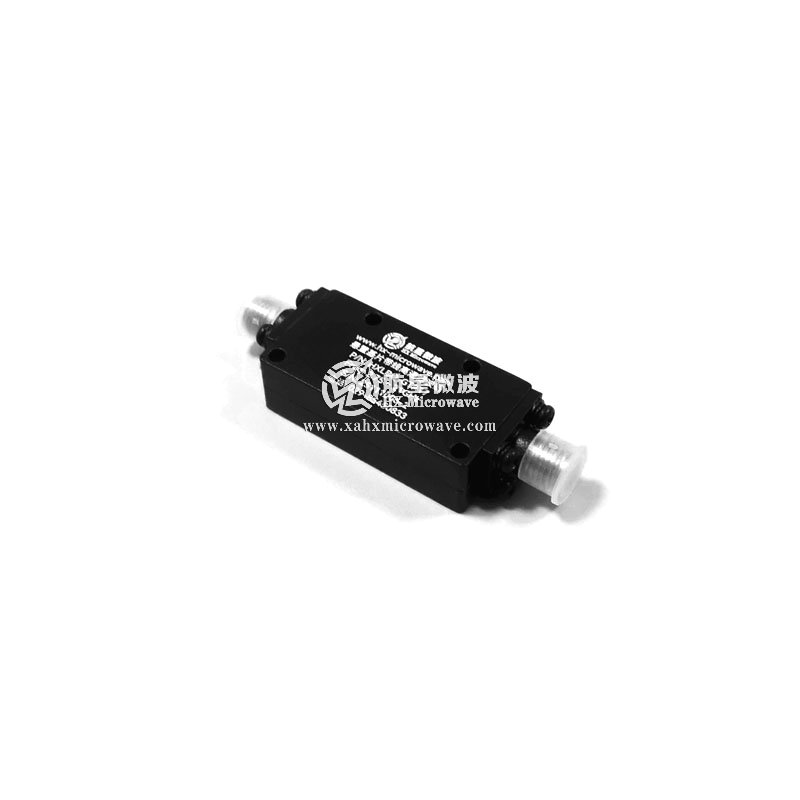

2.75-21GHZ High pass filter HXLBQ-GTA17

2.75-21GHZ High pass filter HXLBQ-GTA17

  • P/N:HXLBQ-GTA17
  • Pass Band Frequency:2.75-21GHZ
  • inhibition:≥50dB
  • Insertion loss:≤1.0dB
  • Product description: Product Features ♦ Small size and high cost performance ♦ Low standing wave and low insertion loss ♦Out of band suppression ♦ Operating temperature range: -40~+70°C
  • PDF technical index download

Technical Data Sheet
Cut Off Frequency 2.75GHz
Pass Band Frequency 2.75 ~ 21GHz
Pass Band Insertion Loss ≤1.5dB @ 2.75 ~ 2.85GHz
≤1.0dB @ 2.85 ~ 21GHz
Pass Band VSWR ≤1.5:1
Stop Band Attenuation ≥50dB @ DC ~ 2.2GHz
Impedance 50 Ohms
Power Handling 15W Max.
Connectors SMA-Female
Surface Finish Guide Oxygen or Painted Black
Temperature Range -55℃ ~ +85℃
Test Curve
