Band Pass Filter

  • 1550-1620MHz Cavity Band Pass Filter

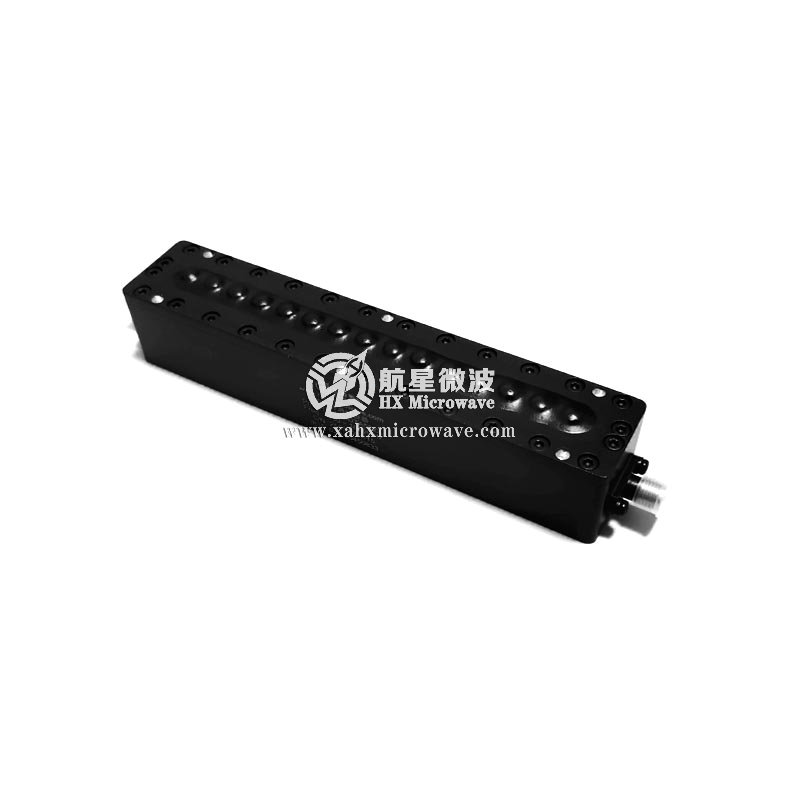

1550-1620MHz Cavity Band Pass Filter

1550-1620MHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA522X
  • Pass Band Frequency:1550-1620MHz
  • Stop Band Attenuation:≥80dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download
Technical Data Sheet
Center Frequency(F0) 1585MHz
Pass Band Frequency 1550 ~ 1620MHz
Pass Band Insertion Loss ≤1.0dB
Pass Band Ripple ≤0.4dB
Pass Band Return Loss ≥20dB
Stop Band Rejection ≥80dB @ DC ~ 1450MHz ≥80dB @ 1720 ~ 7500MHz
Impedance 50 Ohms
Power Handling 10W Max.
Connectors SMA-Female
Surface Finish Painted Black
Test Curve
