Band Pass Filter

  • 10GHz Cavity Band Pass Filter 9.995-10.005GHz

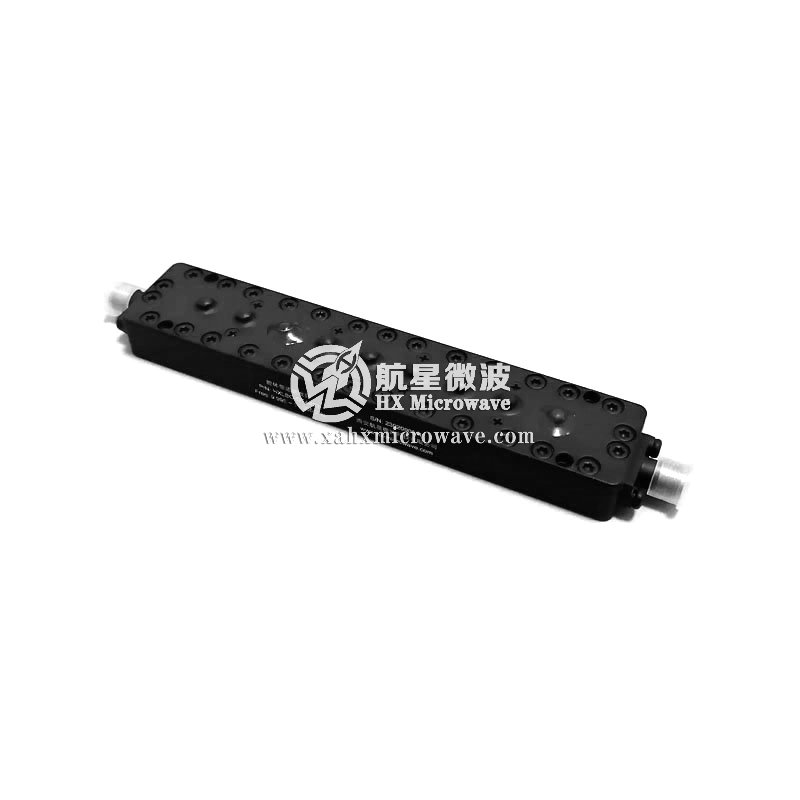

10GHz Cavity Band Pass Filter 9.995-10.005GHz

10GHz Cavity Band Pass Filter 9.995-10.005GHz

  • P/N:HXLBQ-DTA422
  • Pass Band Frequency:9.995-10.005GHz
  • Stop Band Attenuation:≥50dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 10GHz
Pass Band Bandwidth 10MHz (9.995 ~ 10.005GHz)
Pass Band Insertion Loss ≤1.7dB
Pass Band Ripple ≤0.15dB
Pass Band Return Loss ≥20dB
Stop Band Rejection ≥50dB @ DC ~ 9.85GHz ≥50dB @ 10.15 ~ 18GHz
Impedance 50 Ohms
Power Handling 10W Max.
Connectors SMA-Female
Surface Finish Painted Black
Test Curve
