Band Pass Filter

  • 13.2-14GHz Cavity Band Pass Filter

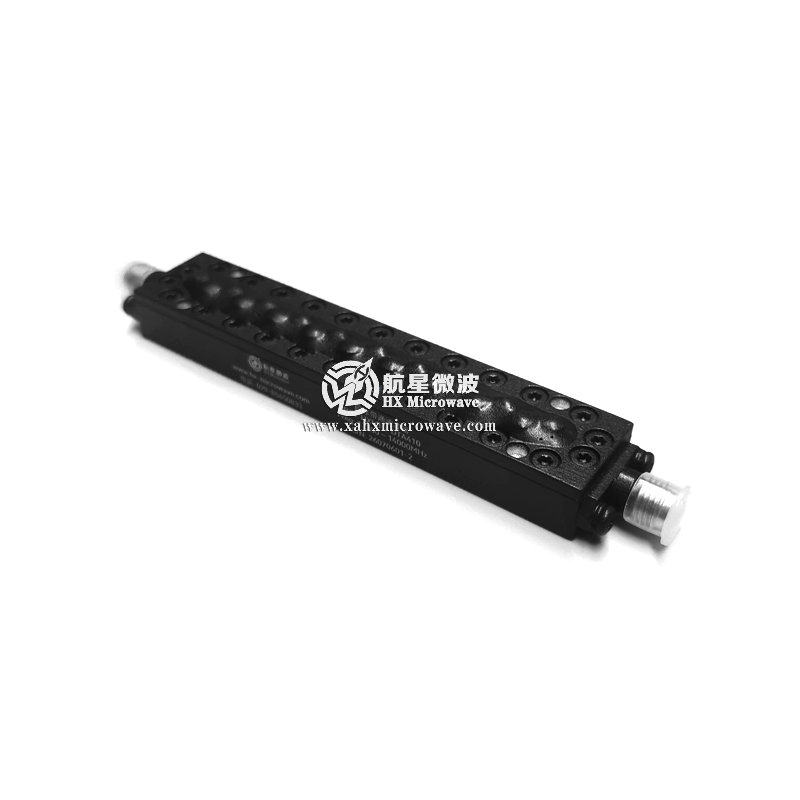

13.2-14GHz Cavity Band Pass Filter

13.2-14GHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA410
  • Pass Band Frequency:13.2-14GHz
  • Stop Band Attenuation:≥40dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 13600MHz
Pass Band Frequency 13200 ~ 14000MHz
Pass Band Insertion Loss ≤1.0dB
Pass Band Ripple ≤0.4dB
Pass Band Return Loss ≥20dB
Stop Band Rejection ≥40dB @ DC ~ 12700MHz ≥40dB @ 14500 ~ 25000MHz
Impedance 50 Ohms
Power Handling 5.0W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃

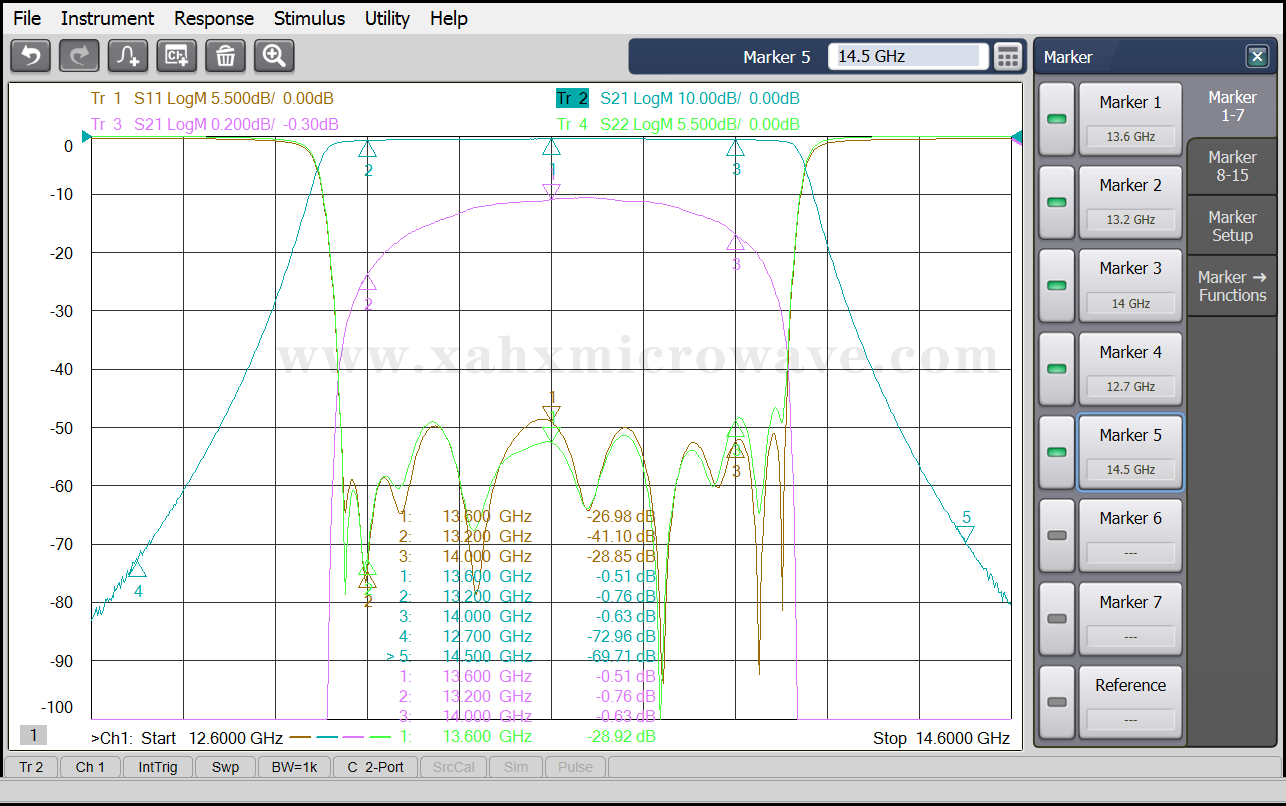

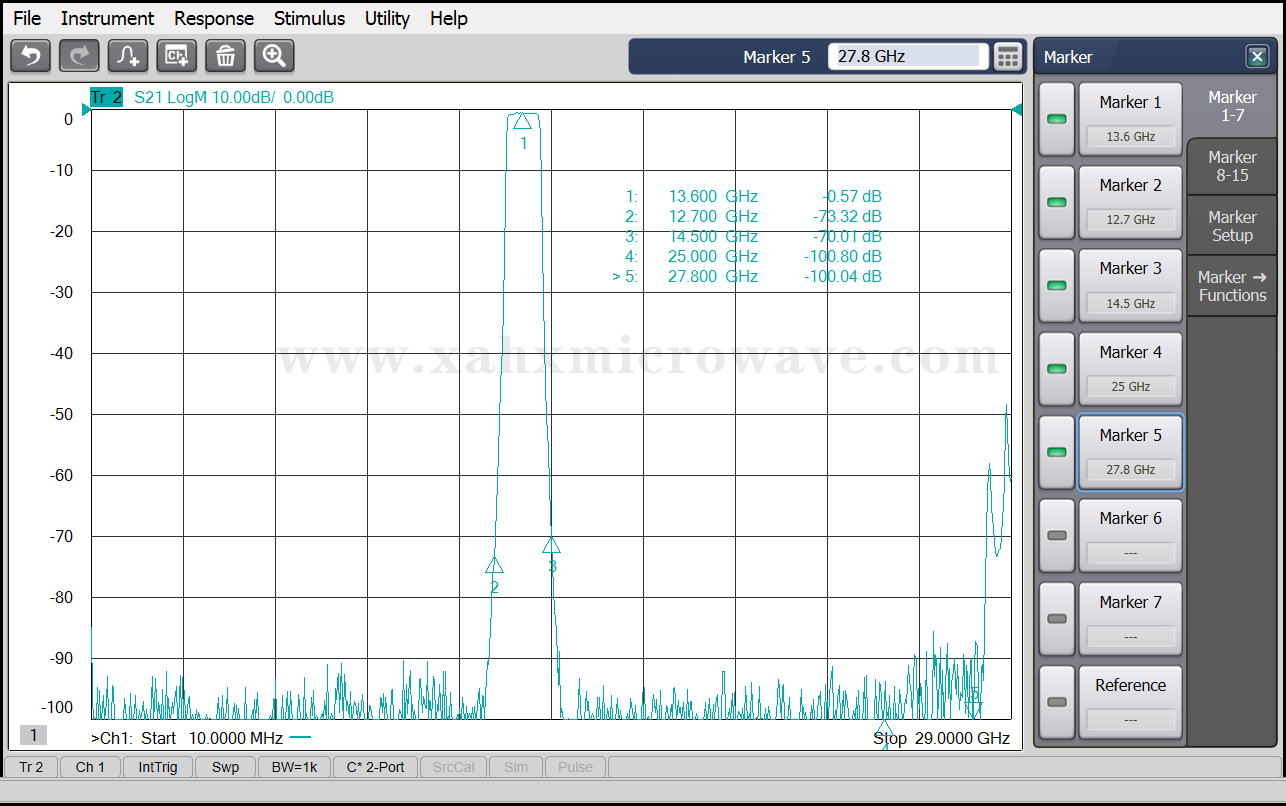

Test Curve
