Band Pass Filter

  • 1710-1750MHz Cavity Band Pass Filter

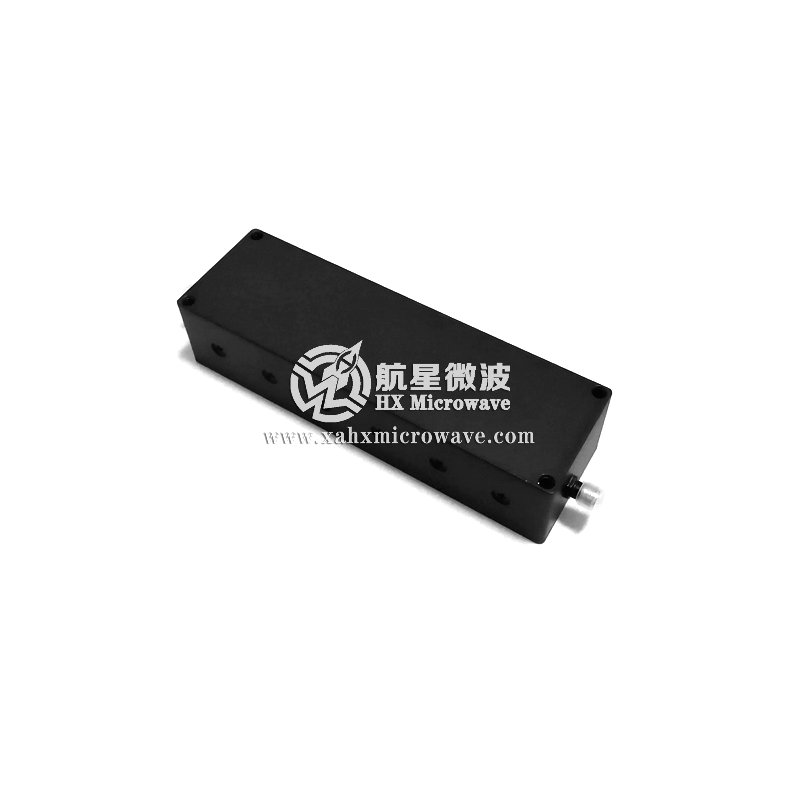

1710-1750MHz Cavity Band Pass Filter

1710-1750MHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA390
  • Pass Band Frequency:1710-1750MHz
  • Stop Band Attenuation:≥50dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 1730MHz
Pass Band Frequency 1710 ~ 1750MHz
Pass Band Insertion Loss ≤1.0dB
Pass Band Ripple ≤0.4dB
Pass Band VSWR ≤1.22:1
Stop Band Rejection ≥50dB @ DC ~ 1655MHz ≥50dB @ 1805 ~ 3800MHz
Impedance 50 Ohms
Power Handling 100W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃

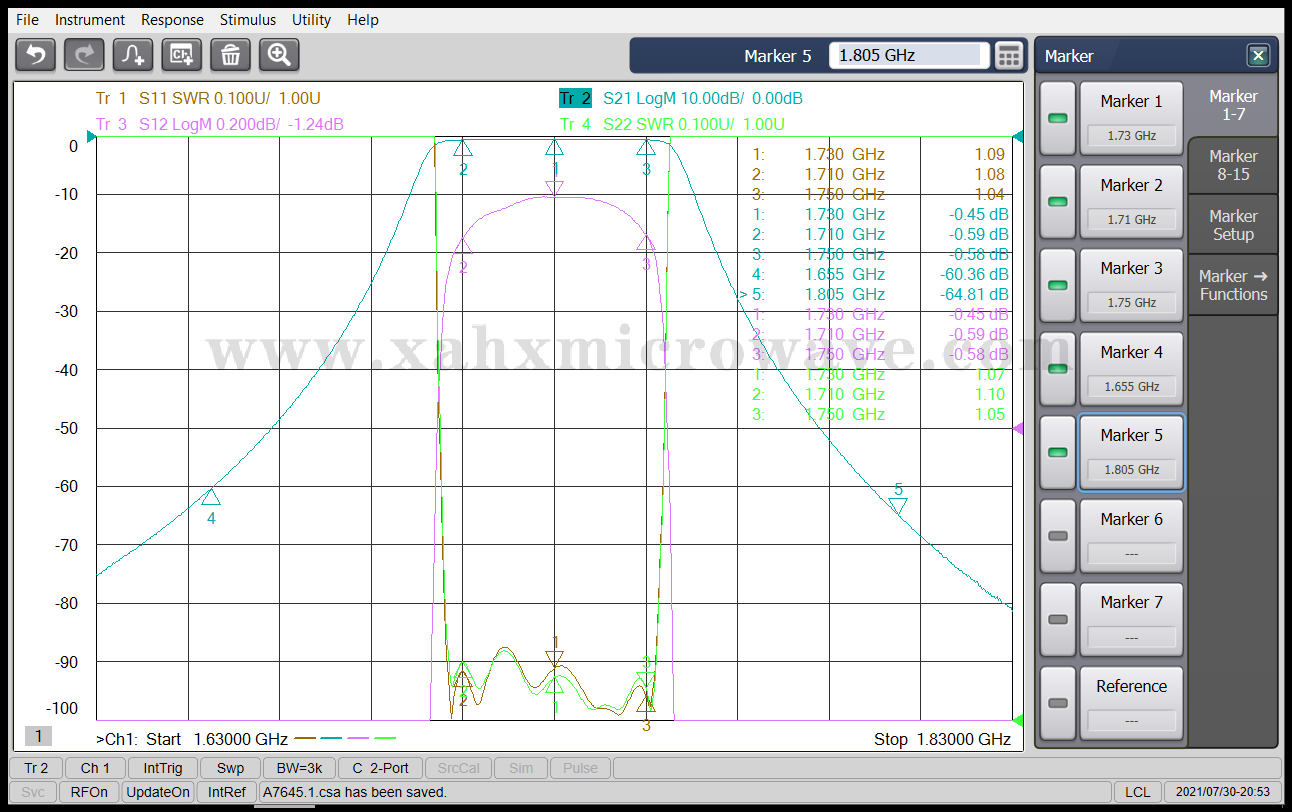

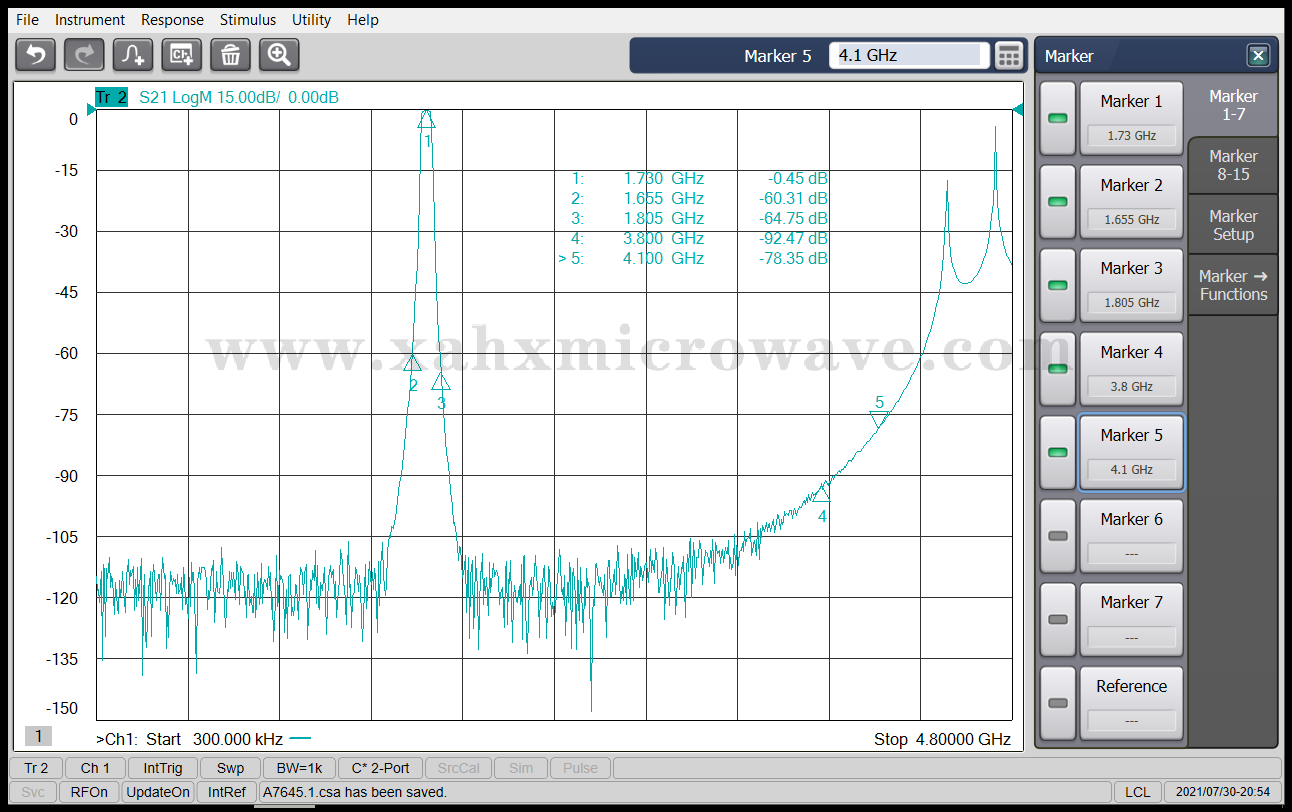

Test Curve
