Band Pass Filter

  • 9890-9910MHz Dot Frequency Cavity Filter
9890-9910MHz Dot Frequency Cavity Filter

9890-9910MHz Dot Frequency Cavity Filter

  • P/N:HXLBQ-DTA1055
  • Pass Band Frequency:9890-9910MHz
  • Stop Band Rejection:≥45dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 9900MHz
3dB Bandwidth 20MHz Max. (9890 ~ 9910MHz Max.)
Insertion Loss @ F0 ≤2.0dB @ 9900MHz
Return Loss @ F0 ≥18dB @ 9900MHz
Stop Band Rejection ≥45dB @ F0±70MHz (DC ~ 9830MHz , 9970 ~ 13000MHz)
Impedance 50 Ohms
Power 5.0W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range +15℃ ~ +30℃

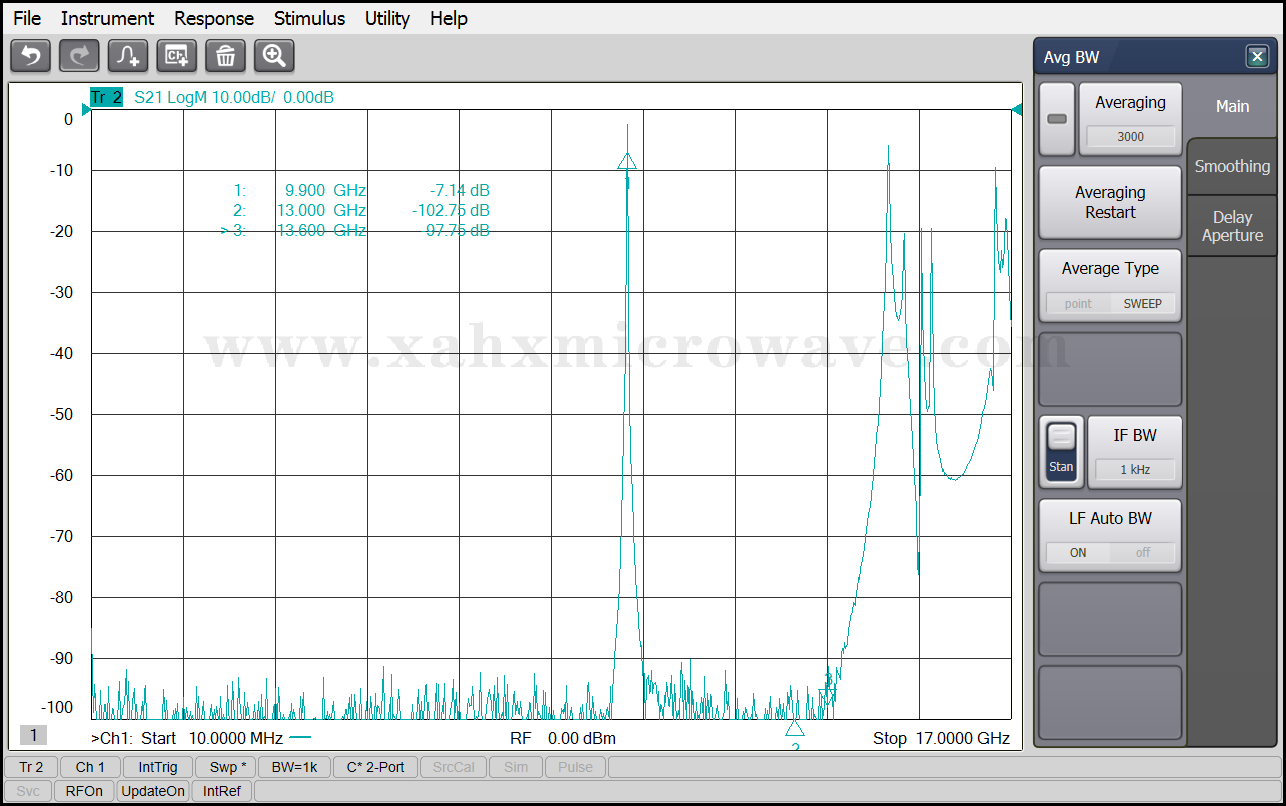

Test Curve
