Band Pass Filter

  • 814-849MHz Cavity Band Pass Filter

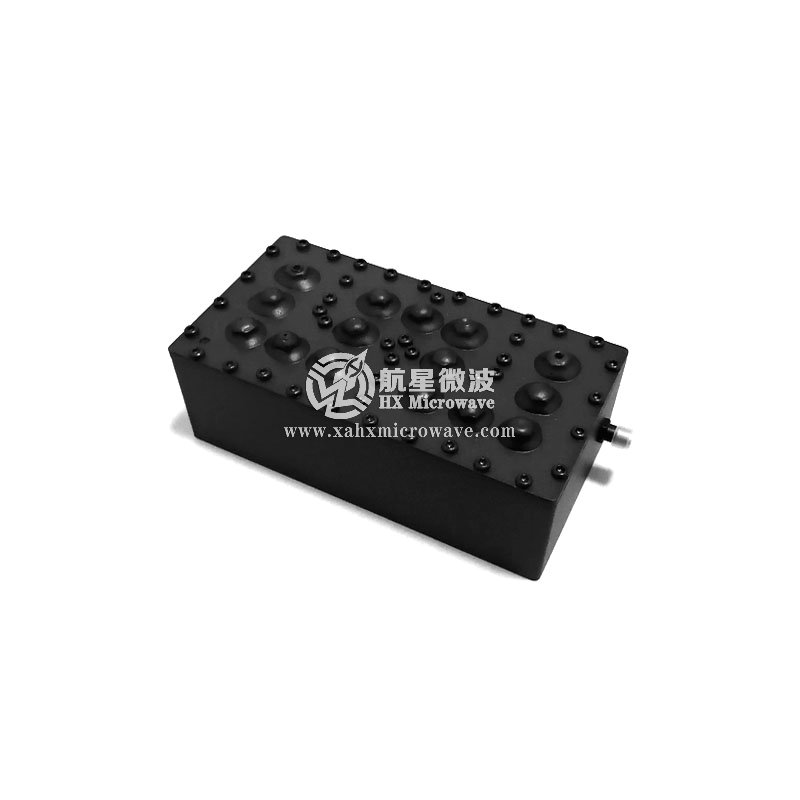

814-849MHz Cavity Band Pass Filter

814-849MHz Cavity Band Pass Filter

  • P/N:HXLBQ-DTA1002
  • Pass Band Frequency:814-849MHz
  • Stop Band Rejection:≥80dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
Center Frequency(F0) 831.5MHz
Pass Band Frequency 814 ~ 849MHz
Pass Band Insertion Loss ≤2.0dB
Pass Band Ripple ≤1.0dB
Pass Band Return Loss ≥20dB
Stop Band Rejection ≥80dB @ DC ~ 779MHz ≥80dB @ 884 ~2400MHz
Impedance 50 Ohms
Power 20W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃
Test Curve
