Diplexer / Duplexer

  • 566-606MHz 638-678MHz Cavity Diplexer

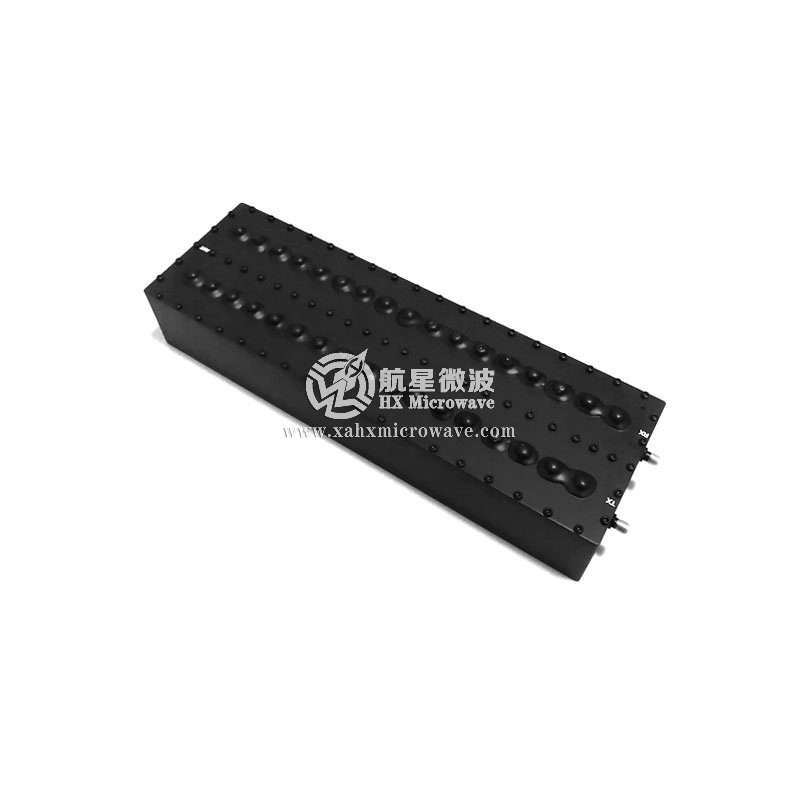

566-606MHz 638-678MHz Cavity Diplexer

566-606MHz 638-678MHz Cavity Diplexer

  • P/N:HXHLQ-H2A70
  • Pass Band Frequency:566-606MHz 638-678MHz
  • Isolation:≥65dB
  • Connectors:SMA-Female
  • Product description:
  • PDF technical index download

Technical Data Sheet
S/N Item RX TX
1 Center Frequency(F0) 586MHz 658MHz
2 Pass Band Frequency 566 ~ 606MHz 638 ~ 678MHz
3 Pass Band Insertion Loss ≤1.0dB ≤1.0dB
4 Pass Band Ripple ≤0.5dB ≤0.5dB
5 Pass Band Return Loss ≥18dB ≥18dB
6 Stop Band Rejection ≥65dB @ 638 ~ 678MHz ≥65dB @ 566 ~ 606MHz
7 Isolation ≥65dB @ 566 ~ 606MHz , 638 ~ 678MHz
8 Impedance 50 Ohms
9 Power 30W Max.
10 Connectors SMA-Female
11 Surface Finish Painted Black
Test Curve
