带通滤波器

  • 3500-6250MHz梳状带通滤波器
3500-6250MHz梳状带通滤波器

3500-6250MHz梳状带通滤波器

  • 型号: HXLBQ-DTA732
  • 通带频率:3500-6250MHz
  • 抑制:≥50dB
  • 接头:SMA-Female
  • 产品描述:
  • PDF技术指标下载

Technical Data Sheet
Center Frequency(F0) 4875MHz
Pass Band Frequency 3500 ~ 6250MHz
Pass Band Insertion Loss ≤0.75dB
Pass Band Ripple ≤0.46dB
Pass Band Return Loss ≥18dB
Stop Band Rejection ≥80dB @ DC ~ 2420MHz ≥50dB @ 6490 ~ 6620MHz
≥50dB @ 2420 ~ 2950MHz ≥80dB @ 6620 ~ 13500MHz
Impedance 50 Ohms
Power Handling 5.0W Max.
Connectors SMA-Female
Surface Finish Painted Black
Temperature Range -30℃ ~ +70℃

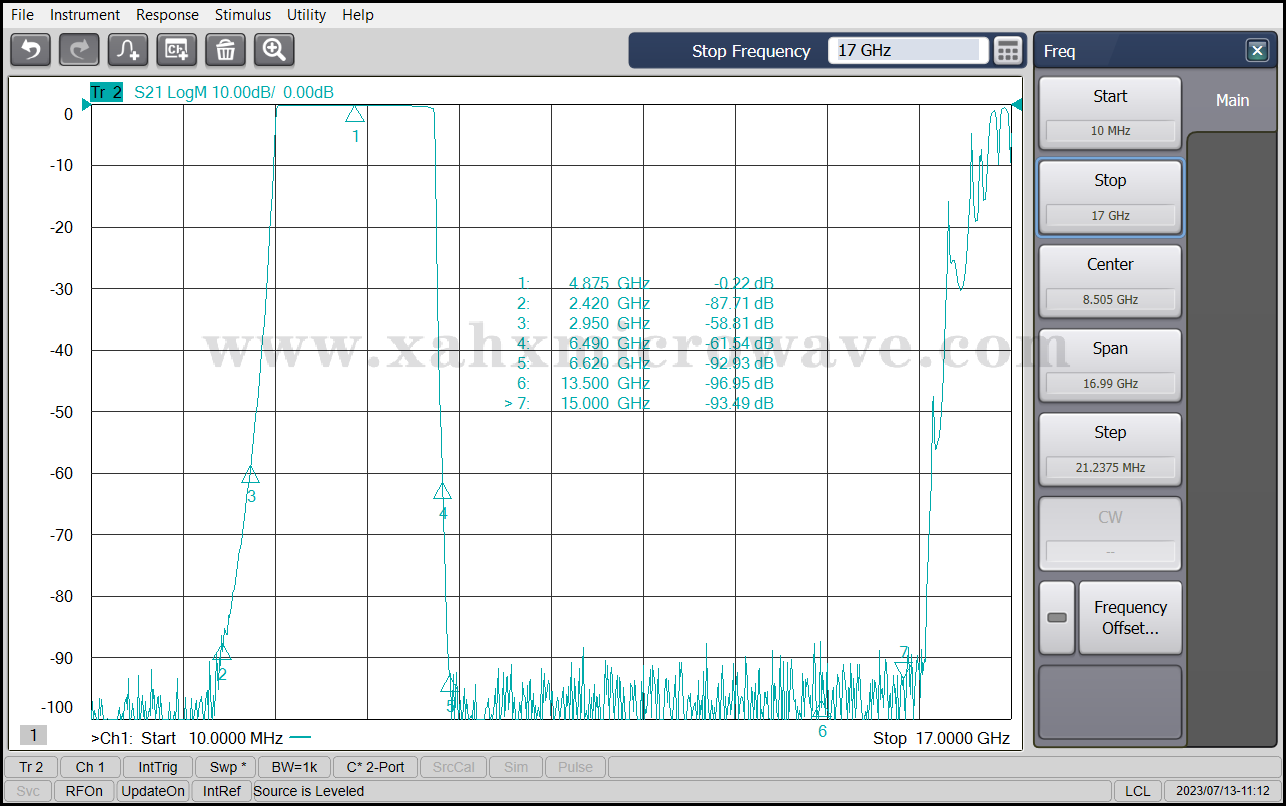

Test Curve
