带通滤波器

  • 3470-3570MHz腔体带通滤波器
3470-3570MHz腔体带通滤波器

3470-3570MHz腔体带通滤波器

  • 型号: HXLBQ-DTA693
  • 通带频率:3470-3570MHz
  • 抑制:≥60dB
  • 接头:SMA-Female
  • 产品描述:
  • PDF技术指标下载

Cavity Band Pass Filter
Technical Data Sheet

S/N

Item

Parameters

1

Center Frequency(F0)

3520MHz

2

Pass Band Frequency

3470 ~ 3570MHz **

3

Pass Band Insertion Loss

≤1.2dB

4

Pass Band Ripple

≤0.3dB

5

Pass Band Return Loss

≥23dB

6

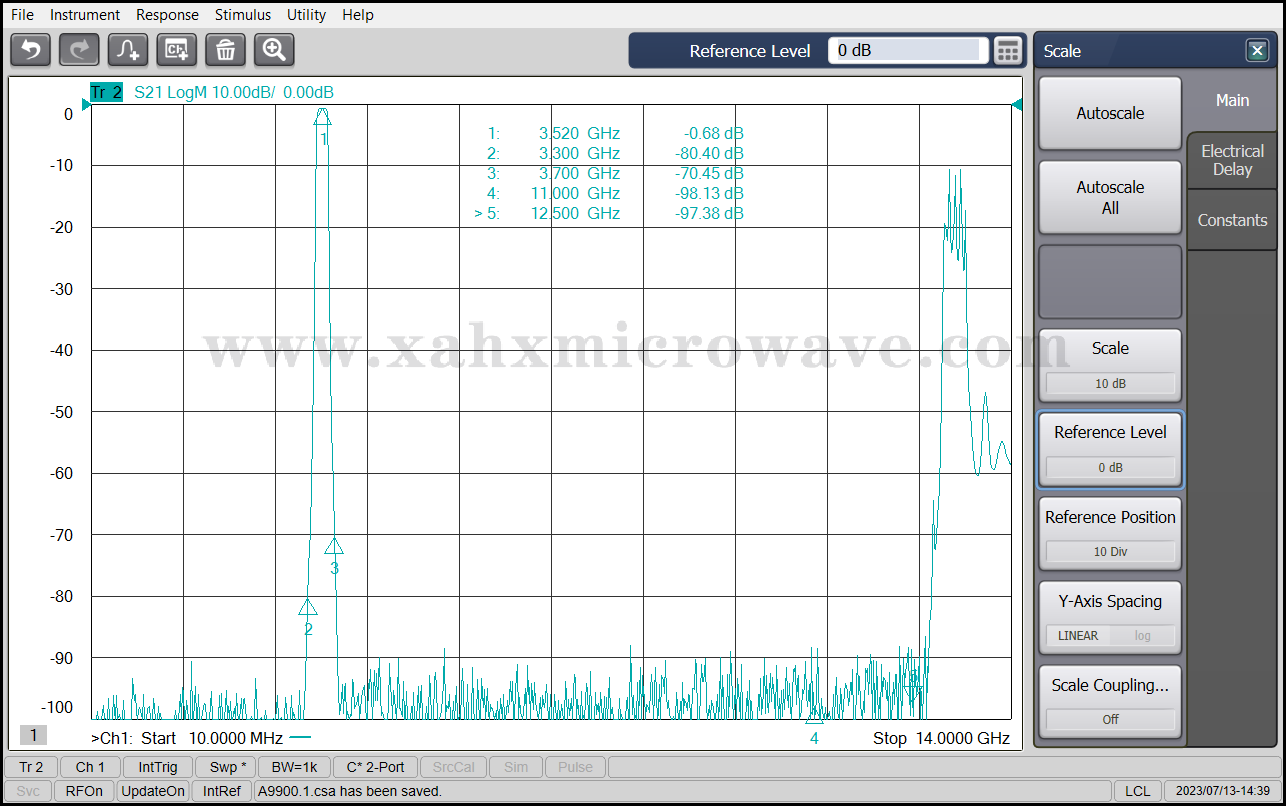

Stop Band Rejection

≥60dB @ DC ~ 3300MHz

≥60dB @ 3700 ~ 11000MHz

7

Impedance

50 Ohms

8

Power

10W Max.

9

Connectors

SMA-Female

10

Surface Finish

Painted Black

11

Temperature Range

-30℃ ~ +70℃
