带通滤波器

  • 1410-1420MHz腔体带通滤波器
1410-1420MHz腔体带通滤波器

1410-1420MHz腔体带通滤波器

  • 型号: HXLBQ-DTA568
  • 通带频率:1410-1420MHz
  • 抑制:≥30dB
  • 接头:SMA-Female
  • 产品描述:
  • PDF技术指标下载

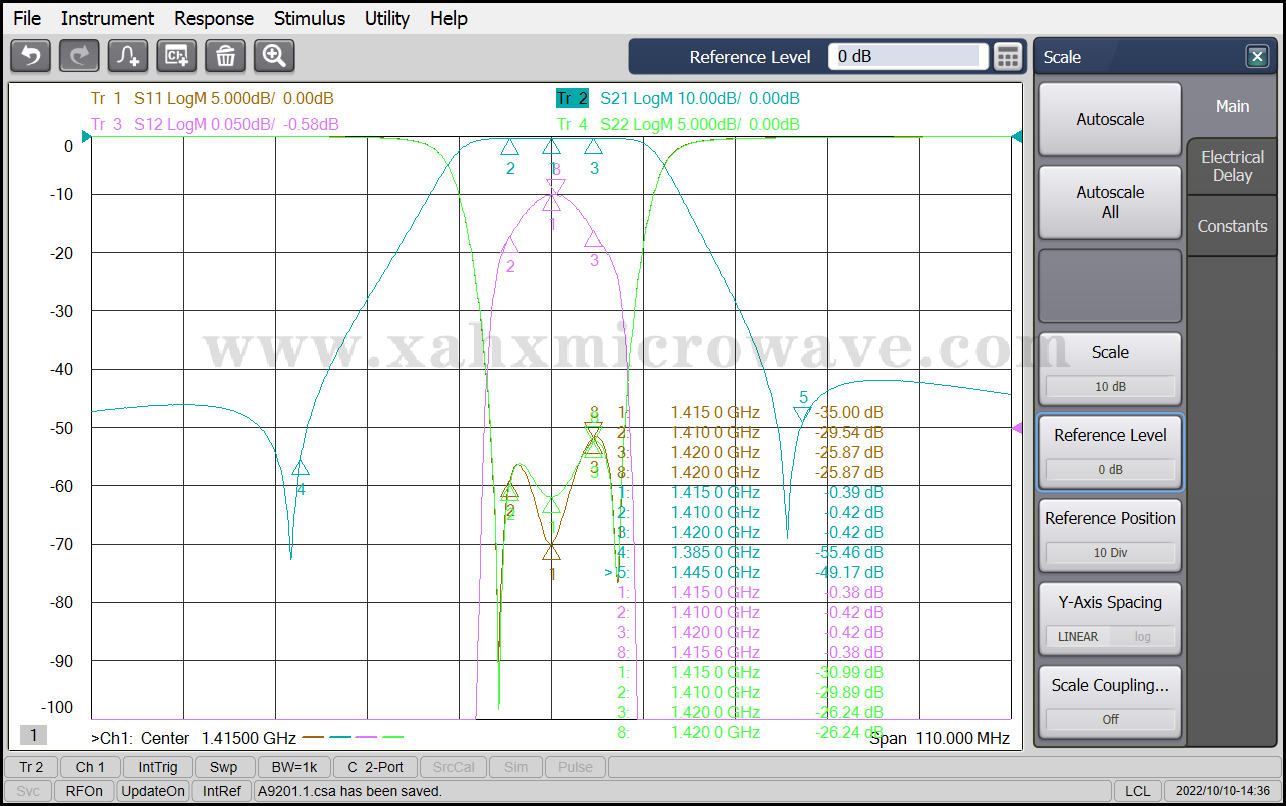

Cavity Band Pass Filter

Technical Data Sheet

S/N

Item

Parameters

1

Center Frequency(F0)

1415MHz

2

Pass Band Frequency

1410 ~ 1420MHz

3

Pass Band Insertion Loss

≤0.6dB

4

Pass Band Ripple

0.2dB

5

Pass Band Return Loss

≥20dB

6

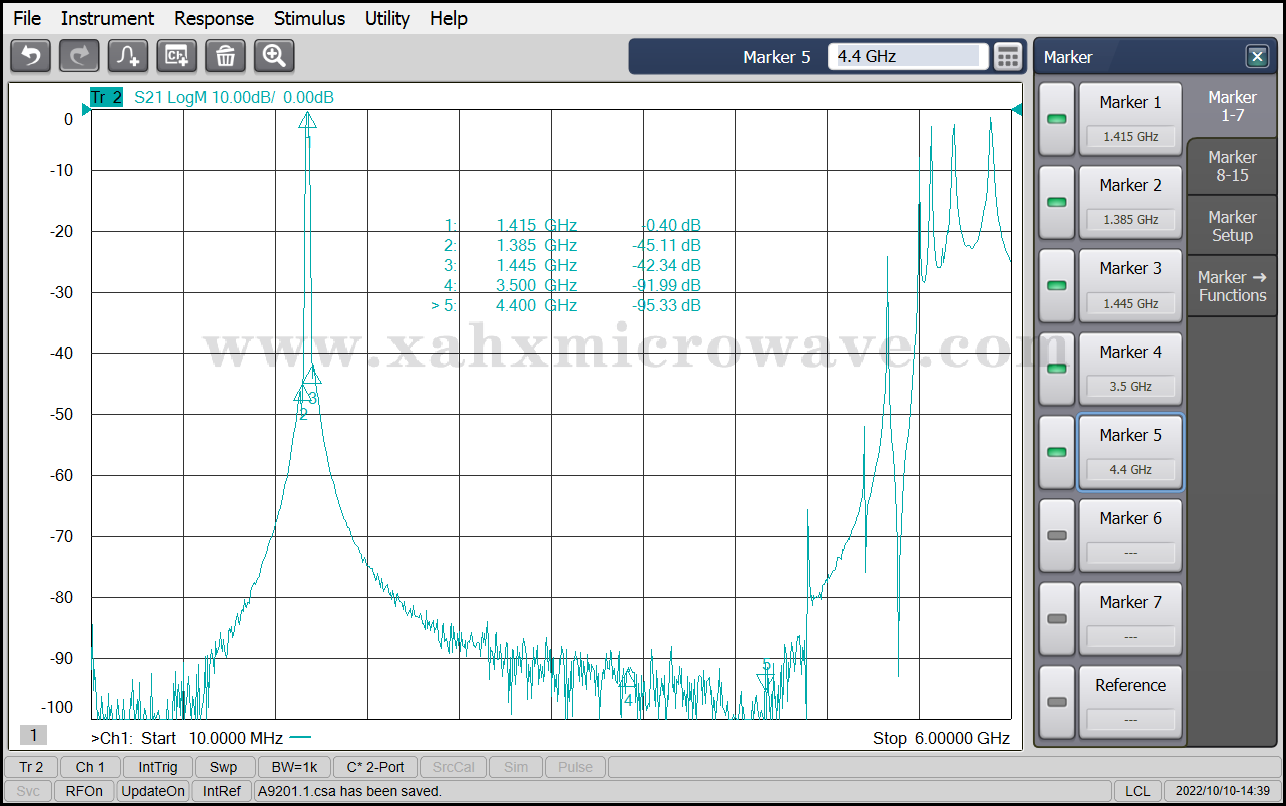

Stop Band Rejection

≥30dB @ DC ~ 1385MHz

≥30dB @ 1445 ~ 3500MHz

7

Impedance

50 Ohms

8

Power Handling

20W Max.

9

Connectors

SMA-Female
