带通滤波器

  • 7.5-14.3GHz带通滤波器

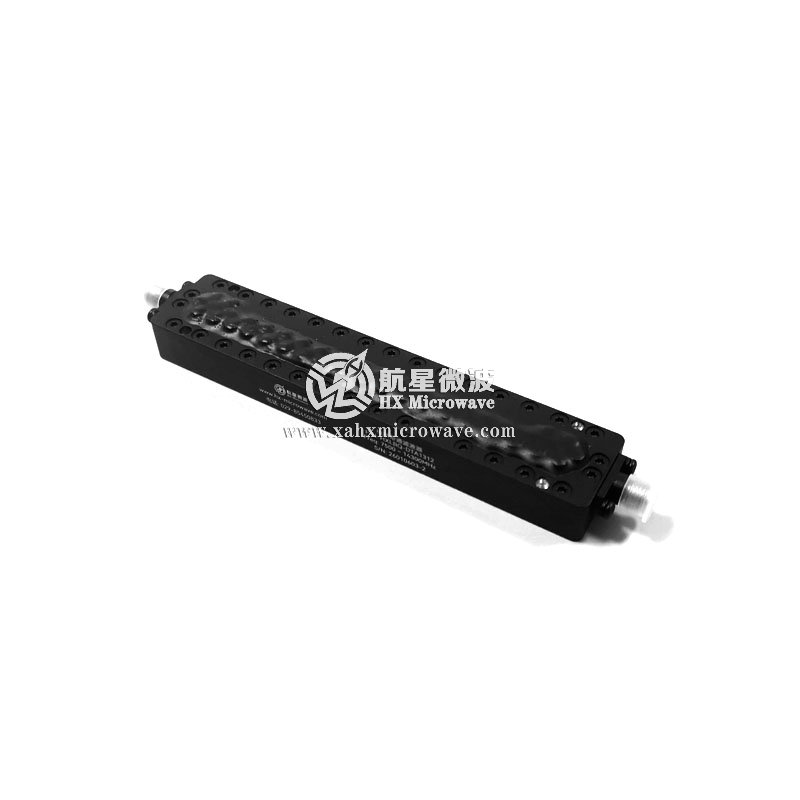

7.5-14.3GHz带通滤波器

7.5-14.3GHz带通滤波器

  • 型号：HXLBQ-DTA1312
  • 通带频率：7.5-14.3GHz
  • 带外抑制：≥80dB
  • 接头：SMA-Female
  • 产品描述：
  • PDF技术指标下载
Technical Data Sheet
● Center Frequency(F0) 10900MHz
● Pass Band Frequency 7500 ~ 14300MHz
● Pass Band Insertion Loss ≤1.0dB
● Pass Band Ripple ≤0.7dB
● Pass Band Return Loss ≥18dB
● Stop Band Rejection ≥80dB @ DC ~ 6000MHz ≥80dB @ 15000 ~ 18000MHz
≥60dB @ 6000 ~ 6500MHz
≥40dB @ 6500 ~ 6900MHz
● Impedance 50 Ohms
● Power Handling 5.0W Max.
● Connectors SMA-Female
● Surface Finish Painted Black

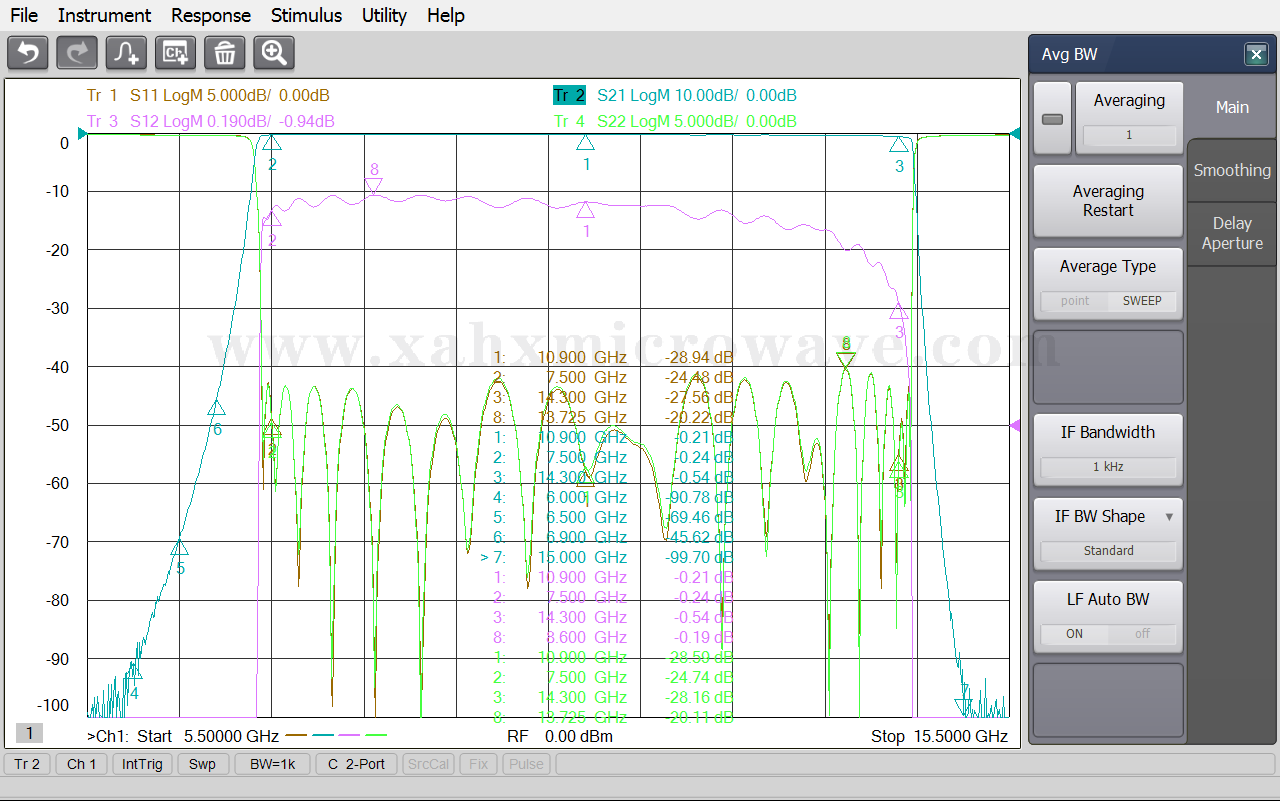

Test Curve
