带通滤波器

  • 12.6-13.7GHz腔体带通滤波器
12.6-13.7GHz腔体带通滤波器

12.6-13.7GHz腔体带通滤波器

  • 型号：HXLBQ-DTA1250
  • 通带频率：12.6-13.7GHz
  • 带外抑制：≥80dB
  • 接头：SMA-Female
  • 产品描述：
  • PDF技术指标下载
Technical Data Sheet
● Center Frequency(F0) 13150MHz
● Pass Band Frequency 12600 ~ 13700MHz
● Pass Band Insertion Loss ≤0.65dB
● Pass Band Ripple ≤0.25dB
● Pass Band Return Loss ≥23dB
● Stop Band Rejection ≥80dB @ DC ~ 10950MHz ≥55dB @ 14700 ~ 15350MHz
≥55dB @ 10950 ~ 11600MHz ≥80dB @ 15350 ~ 28000MHz
● Impedance 50 Ohms
● Power 5.0W Max.
● Connectors SMA-Female
● Surface Finish Painted Black

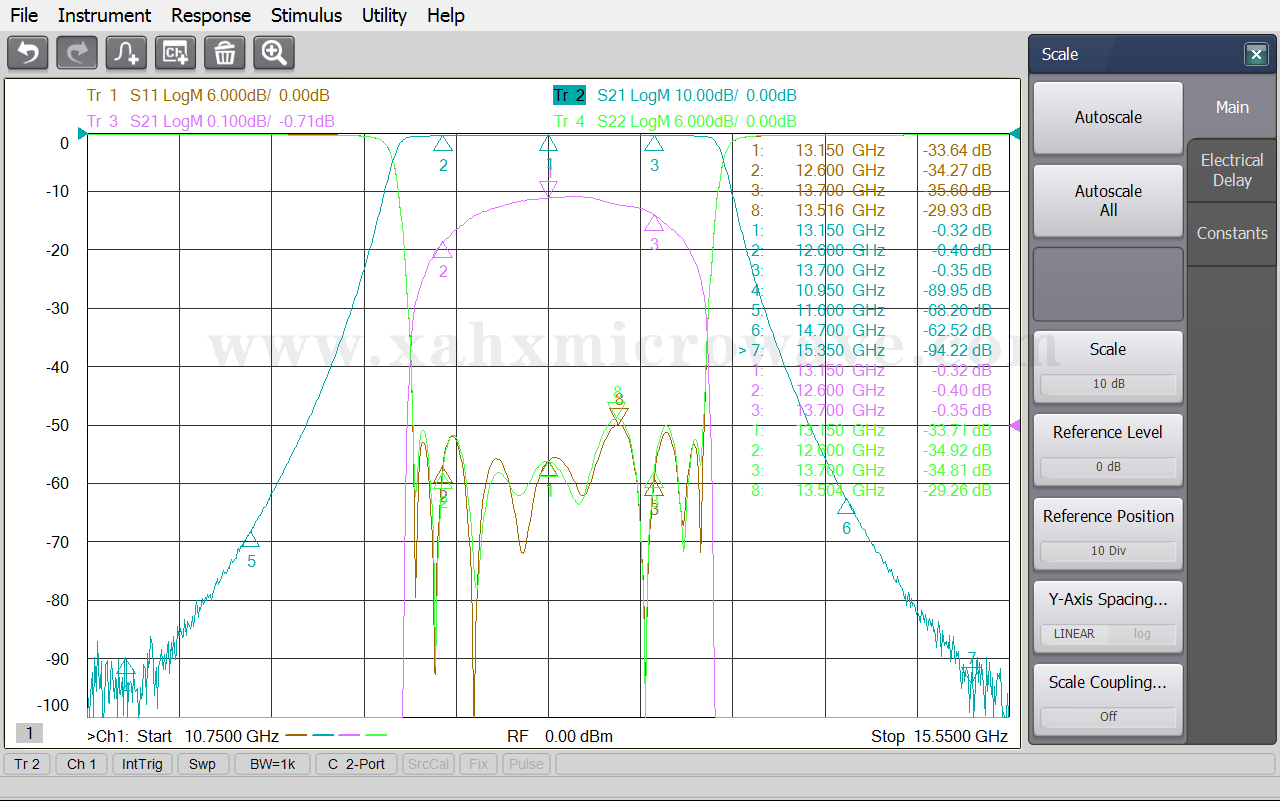

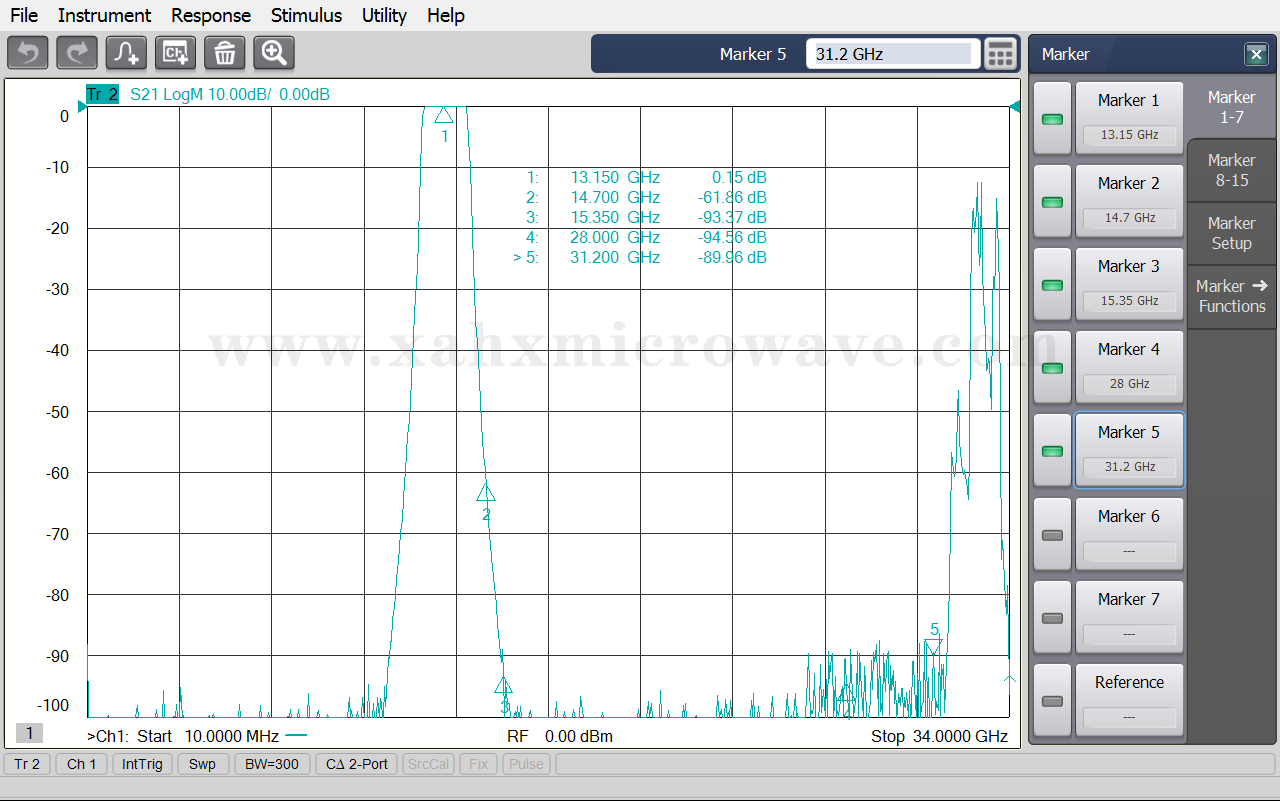

Test Curve
